齿轮油泵的特性曲线

齿轮油泵（ KCB 齿轮油泵、 YCB 齿轮油泵、 2CY 齿轮油泵）的特性曲线，包括：①性能曲线；②等效率曲线；③自吸性能曲线；

 1. 性能曲线

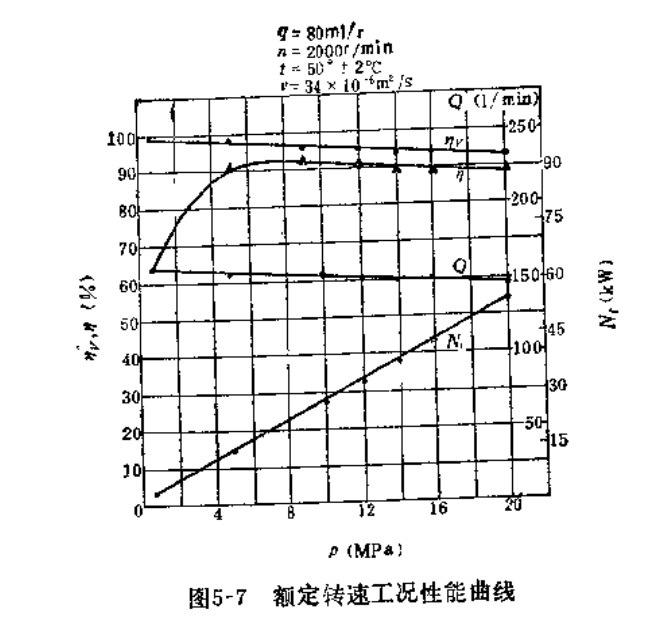

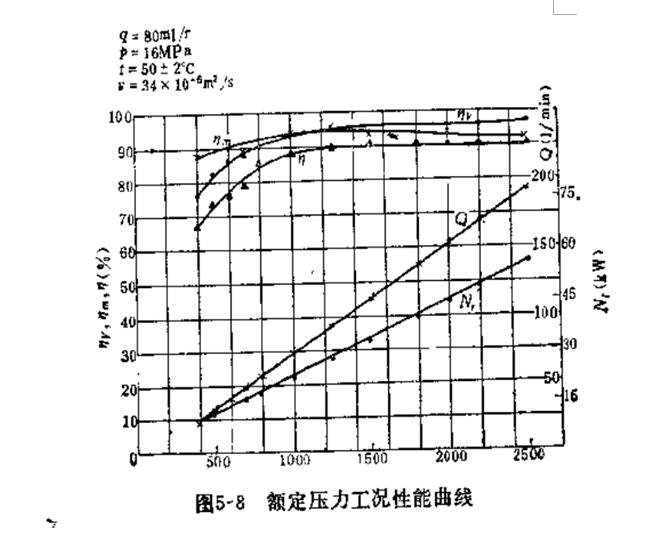

齿轮油泵（ KCB 齿轮油泵、 YCB 齿轮油泵、 2CY 齿轮油泵）的性能通常要用两种性能曲线来表示：①以压力 p 为横坐标，容积效率η v 、总效率η、输入功率 Nr 、流量 Q 为纵坐标，这种性能曲线是对应一定规格的工作油液、一定转速（一般是额定转速）和一定温度作出的，如图 5-7 所示，是齿轮油泵的主要性能曲线。②以转速 n 为横坐标，容积效率η v 、总效率η、输入功率 Nr 、流量 Q 为纵坐标，这种性能曲线也是对应一定规格的工作油液和一定温度，在一定压力（一般是额定压力）下作出的，如图 5-8 所示



等效率曲线表示齿轮油泵在允许的工作转速范围内的全性能，如图 5-9 所示。通过等效率曲线，可以***地了解齿轮油泵（ KCB 齿轮油泵、 2CY 齿轮油泵、 YCB 齿轮油泵）的效率特性

等效率曲线的横坐标用压力 P 表示，纵坐标表示流量 Q 和转速 n ，在图上绘出流量曲线族Qi ；等功率曲线族（ Nr ） i ；等容积效率曲线族（η v ） i ；等总效率曲线族η f 。



3. 自吸性能曲线

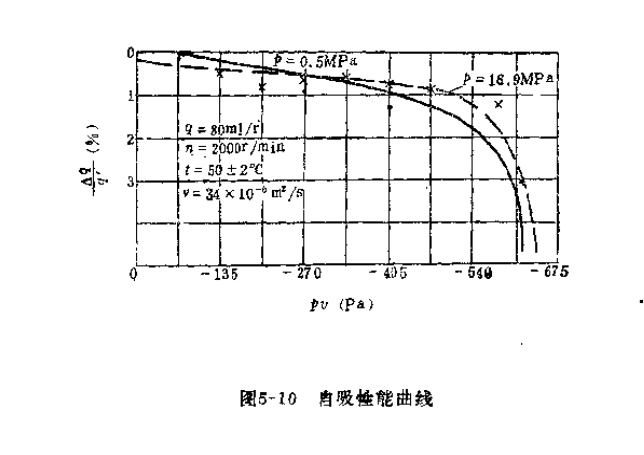

自吸性能曲线即排量下降率与吸油真空度的变化曲线，如图 5-10 所示。
