凸轮转子泵结构与工作原理

凸轮转子泵的转子带有从轮毂上凸出的轮叶。根据每个转子上的轮叶的个数，凸轮泵又有单叶凸轮泵和双叶凸轮泵之分。

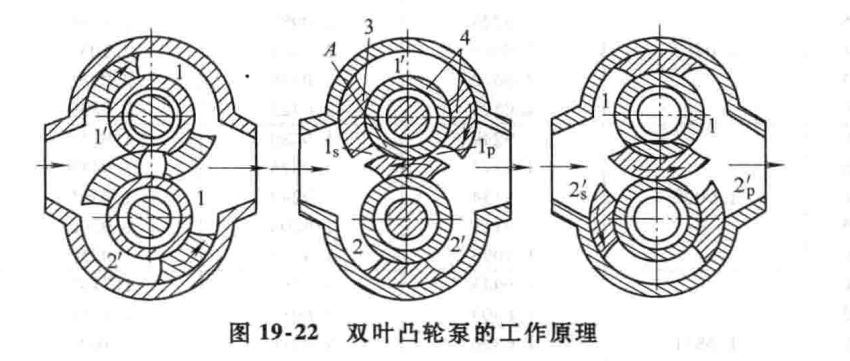

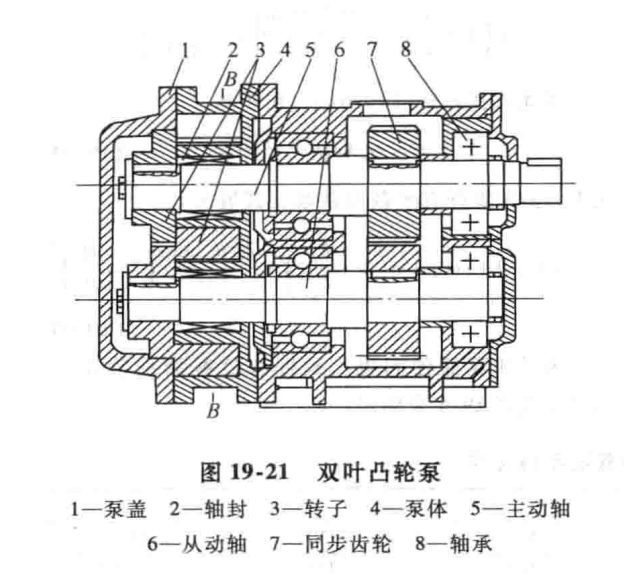

图19-21给出了一台双叶凸轮泵的基本结构。它的两个转子之间并不接触啮合，故从动转子要靠同步齿轮7驱动旋转，它的两个转子的轮叶位置错开90°如图19-22所示。

当两个转子按图示方向转动时，由转子轮叶、轮毂与外圆圆柱面间形成的槽腔1＇、2＇的容积都正在增大，它们又与泵吸入室相通，这两个腔处于吸液状态。而与泵排出室已接通的槽腔2和1容积却在逐渐减小，正处于排液状态。当转至上图中间位置时，槽腔1＇已被封闭，它正处于向排出腔移动的途中，此时槽腔2和1s部分吸液，槽腔2＇和1p部分排液。继续旋转，则分别由1、2＇s腔和1、2＇p腔进行吸、排液。转子连续转动，泵四个工作槽腔的吸、排液过程就连续不断地进行了。

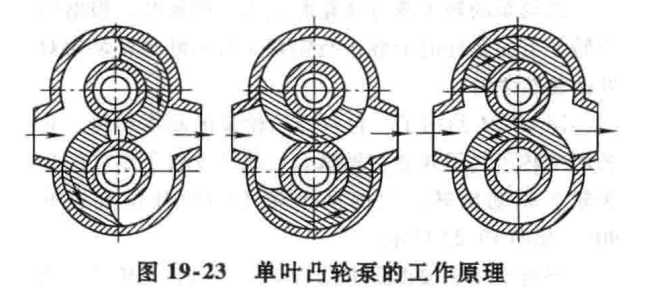

对单叶凸轮泵，其工作原理与双叶凸轮泵相仿，其差别是单叶凸轮泵的每个转子上有一个轮叶，于是整个泵就只有两个槽腔轮流进行吸、排液，如图19-23所示。

从上述工作过程可见，单叶凸轮泵在一个工作周期中，即每个转子转一转，整台泵有两次排液，犹如双缸单作用往复泵的工作。而双叶凸轮泵则如双缸双作用往复泵，整台泵在一个工作周期***有四次排液，其流量均匀性比单叶凸轮泵要好。

图19-22可看做是图19-21的B-B断面图。由图可见，转子3外圆圆柱面配合的表面始终是泵体4的内壁面，部分圆柱面A也是一段转子与泵体的配合表面，它起着隔离泵低压吸入腔与高压排出腔的作用。尽管A处存在动密封间隙，但它是一个有一定长度的密封面，能承受足够大的压差。两转子间又不像齿轮泵那样直接接触啮合，泵内所有有相对运动的过流部件之间都有间隙，这既有利于提高泵的寿命，又允许泵输送的液体含有无磨损性的细微固体颗粒。
